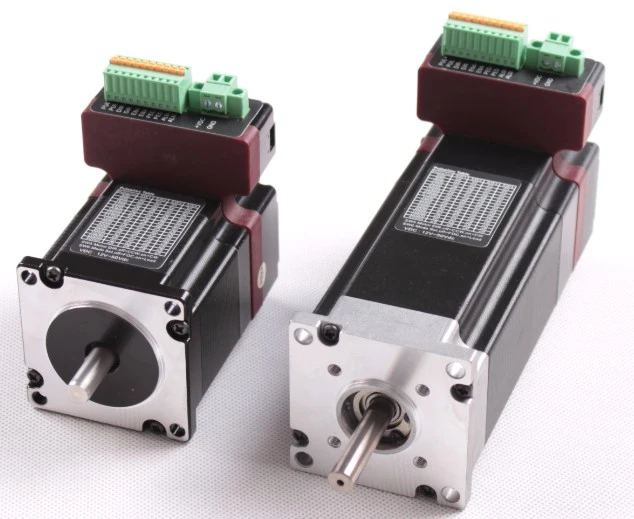

Produktegenskaper: nema23 integrert DC børsteløs servomotordrift
● Driftsspenning input DC strømforsyning inngang 15—50 V DC, anbefalt strømforsyning er 36 V DC
● Maks kontinuerlig utgangsstrøm er 8A, toppstrøm er 22A （3 ganger overbelastningskapasitet）
● Støtte differensial og enkelt ende puls + retning kommando, støtte stilling / hastighet / dreiemoment kontroll modus
● Vedta avansert magnetisk styrt teknologi (FOC) og romvektor PWM-kontrollteknologi (SVPWM)
● Mikrotrinnet (puls / runde) kan stilles inn med ProTuner eller DIP-brytere (girforhold)
● Kan velge 100W, 140W og 200W DC børsteløs servomotor
● 0—5VDC analog inngang for hastighetsmodus, og støtte IO hastighetskontrollfunksjon. (Tilpasset)
● Støtt beskyttelse mot overspenning, underspenning, overstrøm, overfeil
● Enkel / dobbel puls modus, puls gyldig kant valgfritt
● Kontrollkommando MAX-frekvens 500KHz (standard 200KHz)
● Puls, retning og aktiver signalinngangsforbindelse elektrisk kompatibel 4,5 ~ 28V
● Støtt RS232 seriell port, men må bruke spesiell USB-kabel for å justere
● Arbeid jevnt, høyt dreiemomentutgang med medium / høy hastighet; rask respons, og lav oppvarming, lav vibrasjon.
Produkt applikasjoner:
Vellykket implementering av IV57 integrerte hybrid-servosystemer i forskjellige utstyr, for eksempel stasjonære CNC-rutere, små CNC-møller, laserskjærer / graveringsmaskiner, tannfabrikker, roboter, pakkemaskin, elektronisk monterings- og inspeksjonsutstyr, merkeutstyr, plukk- og plasseringsmaskiner, XY-bord
Produktparametere:
Drive Model And Selection Table | |||
Drive Model | IV57-10 | IV57-14 | IV57-20 |
Nominell effekt | 100W | 140W | 200W |
Vector overbelastningsstrøm | 16A | 18A | 22A |
MAX akselerasjon | 100 o / min | ||
Nøyaktighet for hastighetskontroll | ± 2 o / min | ||
Spenning | 15 ~ 50VDC, anbefaler 36V | ||
Overspenningsbeskyttelsesverdi | 68vdc ± 2 | ||
Kontrollmodus | 32bit DSP vektor FOC-kontrollteknologi | ||
Puls MAX Frekvens | 500 kHz (standard er 200 kHz) | ||
Beskyttelsesfunksjon | Overstrøm, overspenning, underspenning, overfeil alarm | ||
Inngangssignal | Puls, retning, aktiver differensial / en-endetilkoblingssignal, tilkobling elektrisk kompatibel 4.5 ~ 28vdc, ikke behov for å koble ekstern grensestrømmotstand | ||
Utgangssignal | Alarm / plassering av OC-signalutgang, 100mA utgang, behov for å koble opptrekksmotstand, MAX opptaksspenning 24Vdc | ||
Posisjonsfeilkontroll nøyaktighet | ± 1 puls | ||
Micro-trinns | Standard 4000 / omdreining, sett mikro-trinn ved ProTuner eller DIP-brytere (200-51200) | ||
Produkttilkobling:
Produktinnstilling:
Pluse / REV-tabell
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Misligholde | PÅ | PÅ | PÅ | PÅ |
800 | AV | PÅ | PÅ | PÅ |
1600 | PÅ | AV | PÅ | PÅ |
3200 | AV | AV | PÅ | PÅ |
6400 | PÅ | PÅ | AV | PÅ |
12800 | AV | PÅ | AV | PÅ |
25600 | PÅ | AV | AV | PÅ |
51200 | AV | AV | AV | PÅ |
1000 | PÅ | PÅ | PÅ | AV |
2000 | AV | PÅ | PÅ | AV |
4000 | PÅ | AV | PÅ | AV |
5000 | AV | AV | PÅ | AV |
8000 | PÅ | PÅ | AV | AV |
10000 | AV | PÅ | AV | AV |
20000 | PÅ | AV | AV | AV |
40000 | AV | AV | AV | AV |
Produkt dimensjon:
